电气火灾监控设备
产品品牌：
紫光新锐
产品名称：
电气火灾监控设备
服务电话：
010-52802668
资料下载：
0
电气火灾监控设备
【
电气火灾监控系统的重要性
】
随着城市中高层住宅的迅速崛起和人们生活水平的不断提高，家用电器的普及达到了前所未有的程度，城市居民建筑用电量的成倍增长使得电气火灾也随之剧增，电气火灾便逐渐成为各类火灾中的主角。
在工业建筑项目中，电气火灾监控系统至关重要，因其直接关系到人员安全、设备完整性和财产保护。工业建筑一般具有高电力负荷和复杂电气设备布局，特别是机械制造、化工、仓储等行业，设备多、线路密布、电流大，因此电气火灾的发生风险较高。若发生电气火灾，不仅会导致设备损坏，延误生产，还可能危及人身安全，甚至造成无法挽回的经济损失。
电气火灾监控系统的诞生，对于提前预测火灾或者及时对火灾进行报警，减少人们生命财产损失和减少火灾的社会危害方面都发挥了不可忽视的作用，受到了市场的认可和欢迎，电气火灾监控系统将成为减少电气火灾的主要防范手段，其重要性和必要性不言而喻！
当电气设备中的电流、温度等参数发生异常或突变时，设备内线缆、负荷开关和保护器内发热，释放粒子，气体，产生异味，终端探测头( 如剩余电流互感器、温度传感器、热解粒子探测器等)利用电磁场感应原理、温度效应及设备过热分解产生粒子和气体的浓度的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、经CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。

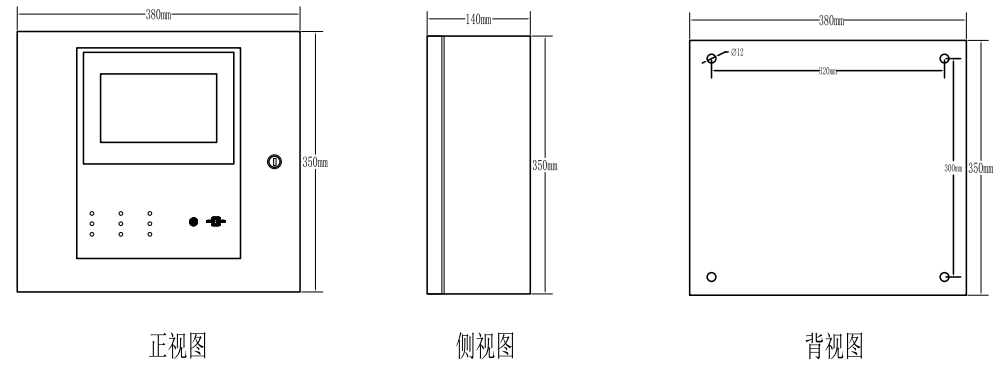

【TH-ZVFS
-
-III+
型电气火灾监控设备】

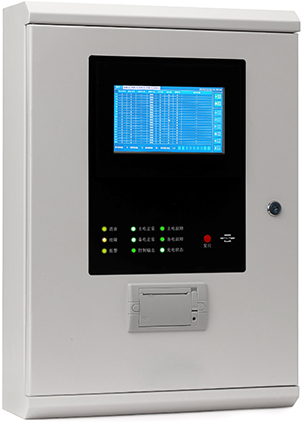

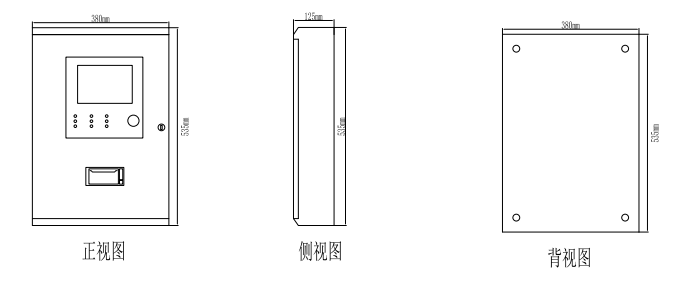

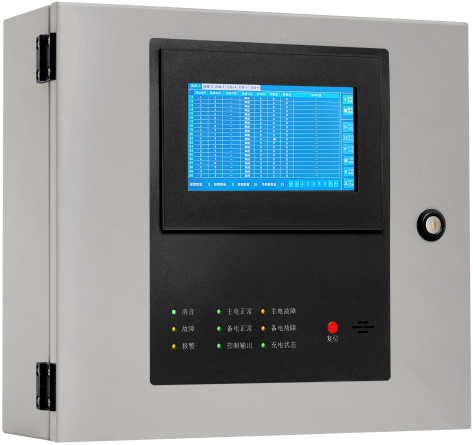

TH-ZVFS-III+型电气火灾监控设备（以下简称监控设备）是智能化的二总线火灾监控设备。该型号监控设备集显示、通讯报警及联动控制输出于一体，可以与本公司的其他关联产品配套使用，灵活配置组成电气火灾监控系统，能够有效的预防电气火灾的发生并保护用电安全。该监控设备广泛应用于高层建筑、公共场所及住宅楼宇、机械制造、化工、仓储等行业供电系统中。
产品特点：
◆采用二总线通讯模式，设备容量为 1个回路，最多连接128个监控探测器。
◆CPU采用32位单片机，运行速度快，可靠性高。
◆该监控设备最长通信距离1000米（线径为2.5 mm²RVS双绞线）。
◆与探测器通讯线采用无极性设计，具有短路保护功能，系统抗干扰能力强，布线经济，安装方便。
◆自动故障检测，支持探测器安装位置中文标注，能准确指示故障部位及类型。
◆
采用4.3寸彩色屏中文显示，并配有发光二极管指示系统关键状态信息，可方便快捷地指系统信息及系统工作状态。
◆自带微型打印机，及时打印系统报警、故障等信息，以备查询
。
◆支持备电功能，自动实现主备电切换，具有完善的电池充放电智能管理功能。
◆具有与消防控制室图形显示装置通信接口。
◆内置大容量数据存储器，可分类存储开关机记录、故障记录、报警记录及事件记录，断电仍可保存。
◆具有两组公共报警继电器无源输出节点。
◆符合国家标准：GB14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》要求。

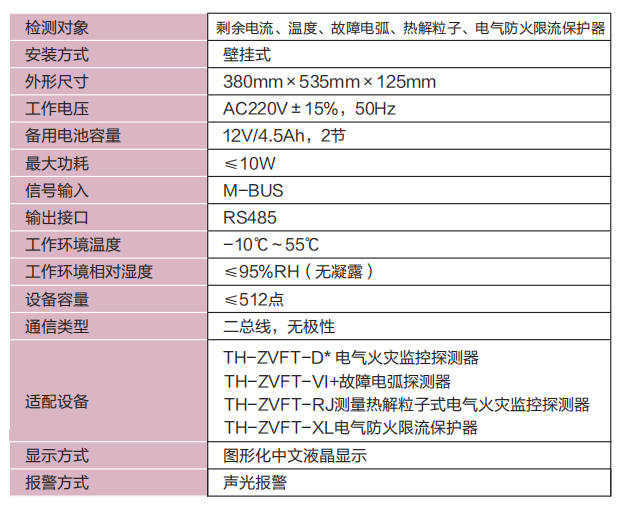

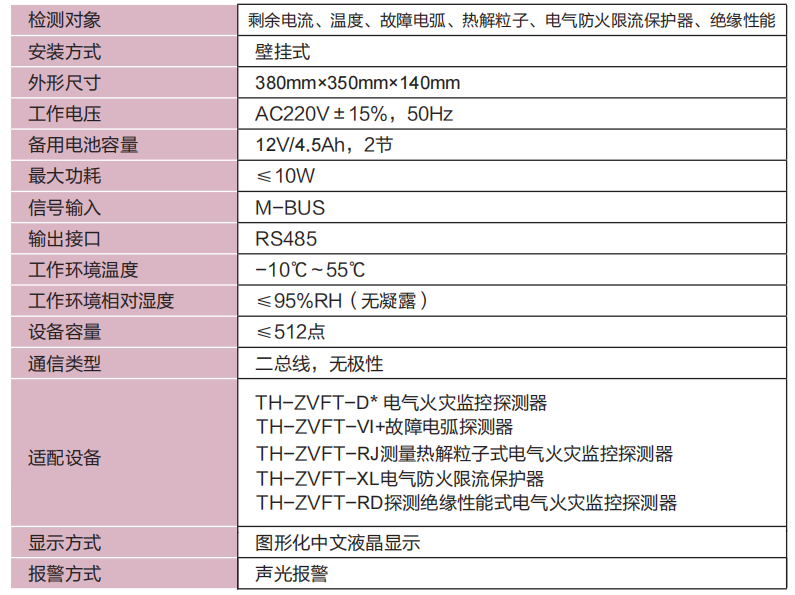

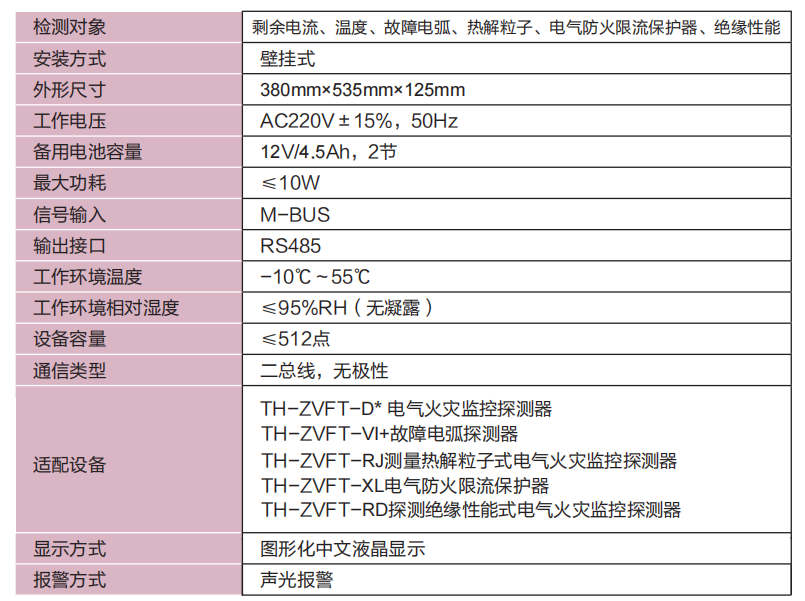

技术参数：
【

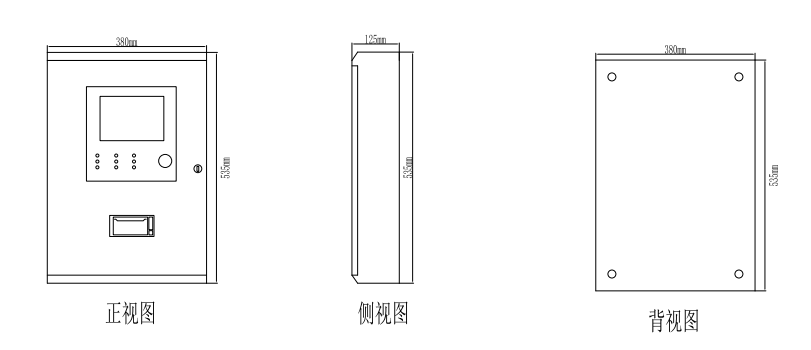

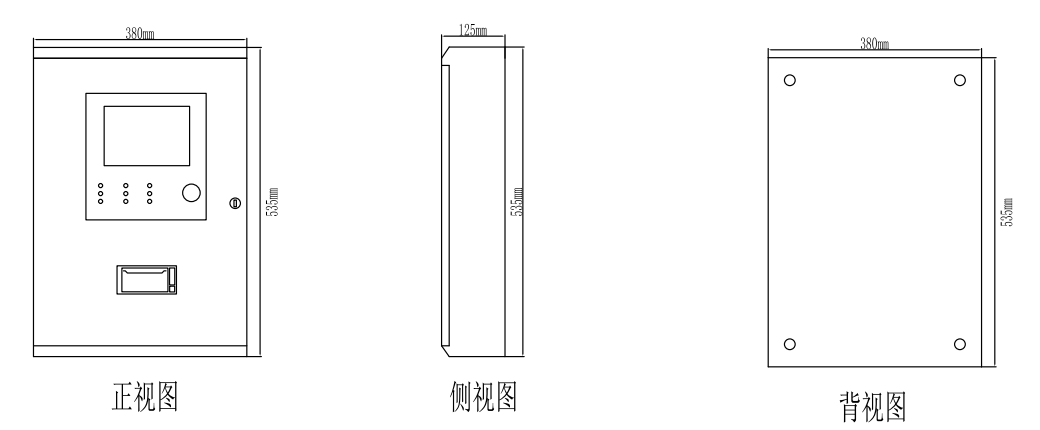

TH-ZVFS-FJ型电气火灾监控分机
】
TH-ZVFS-FJ型电气火灾监控分机向上通过RS485总线与系统主机连接，向下通过二总线与电气火灾监控探测器连接 ，监控分机与末端探测器组网，延长通讯距离，简化施工布线，当检测到探测器异常时，监分机发出声光报警，并显示具体报警信息及安装位置，同时上传异常信息到主机，实现数据的同步远传，分机具备就地显示功能，可查看其连接所有探测器数值及状态，分机、探测器具备备用电池供电，可保证系统断电后8小时正常运行，极大提升了电气火灾监控系统安全性。
产品特点：
◆
采用二总线通讯模式，设备容量为 4个回路，每个回路可连接128个监控探测器。
◆CPU采用32位单片机，运行速度快，可靠性高。
◆该监控设备最长通信距离 1000米（线径为2.5 mm²RVS双绞线）。
◆与探测器通讯线采用无极性设计，具有短路保护功能，系统抗干扰能力强，布线经济，安装方便。
◆自动故障检测，支持探测器安装位置中文标注，能准确指示故障部位及类型。
◆采用4.3寸彩色屏中文显示，并配有发光二极管指示系统关键状态信息，可方便快捷地指系 统信息及系统工作状态。
◆自带微型打印机，及时打印系统报警、故障等信息，以备查询。
◆支持备电功能，自动实现主备电切换，具有完善的电池充放电智能管理功能。
◆具有与消防控制室图形显示装置通信接口。
◆内置大容量数据存储器，可分类存储开关机记录、故障记录、报警记录及事件记录，断电仍可保存。
◆具有两组公共报警继电器无源输出节点。
◆符合国家标准：GB14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》要求。
技术参数：
【

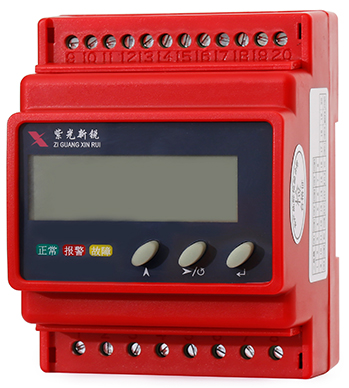

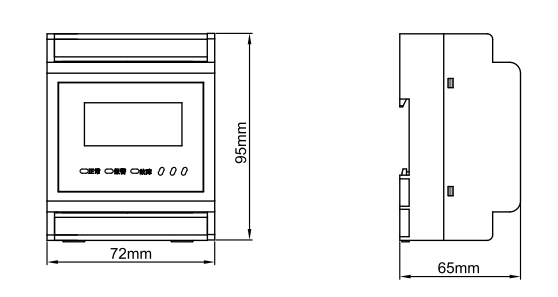

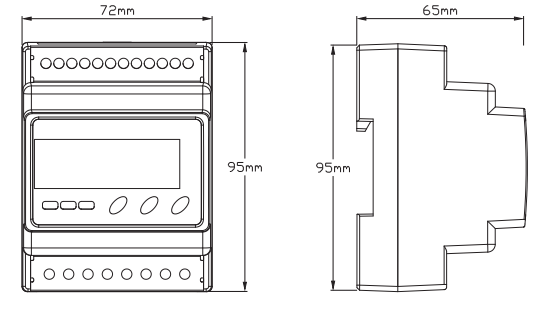

TH-ZVFT-D*电气火灾监控探测器
】
电气火灾监控探测器是用于安装在小区住宅、大厦、宾馆、机械制造、化工、仓储等人员密集地方的配电设备中，探测被保护线路中的剩余电流、温度等参数。探测器一旦检测到用电设备有漏电或者线路温度过高，便发出声光报警。把漏电、线路温度异常可能造成的火灾事故消灭在萌芽状态之中，保护用电安全。
产品特点：
1、采用了DC24V安全电压供电，能有效保证安装、维护操作时的人身安全。
2、通讯采用二总线制工作方式，不区分正负极，方便现场安装施工。
3、内部设有微型计算机芯片，每个探测器均通过按键设定独立的编码地址。
4、采用LCD、LED指示灯显示和指示状态信息，直观、大方，调试方便。
5、多重密码保护，不同操作级别有不同密码，安全性高。
6、符合国家标准GB14287.2-2024《电气火灾监控系统 第2部分：剩余电流式电气火 灾监控探测器 》和GB14287.3-2014《电气火灾监控系统第3部分：测温式电气火灾监控探测器》要求。
技术参数：

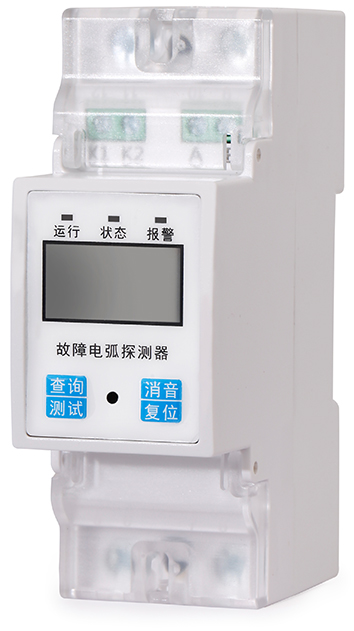

【TH-ZVFT-VI+故障电弧探测器】
产品概述：
TH-ZVFT-VI+故障电弧探测器执行国家标准GB14287.4-2014《电气火灾监控系统第4部分:故障电弧探测器》，是我公司根据标准要求和实际应用自主研发设计并生产制造的新型电气火灾预防装置，它能够及时检测出线路中存在的故障电弧隐患，预防电气火灾的发生，防患于未然。
该探测器具备故障电弧检测、过压、过流、温度检测报警等多项电气安全隐患监测功能。
故障电弧探测器对接入线路中的故障电弧，包括故障并联电弧、故障串联电弧进行有效的检测。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输至上端监控设备，以实现预警火灾发生的目的。
故障电弧探测器适用于工业与民用建筑中63A及其以下的电气线路，其保护线路长度不宜大于100米。
产品遵循国标 GB/T31143-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆办公室、家庭住宅、以及娱乐场所等。
产品特点：
1、精准判断每一相线上的正常电弧和故障电弧。
2、故障电弧发生时，将故障点的位置信息传送至监控设备，定位故障的区域。
3、检测到故障电弧时自身发出声光报警信号，并同时向监控设备发出报警信号。
4、具有标准通信接口，可与消防控制室的监控设备或云平台进行通讯，实现远程监控。

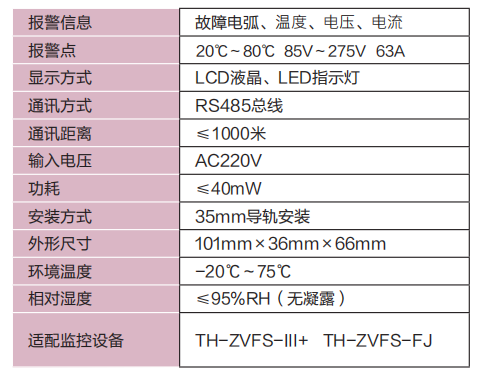

技术参数：
【

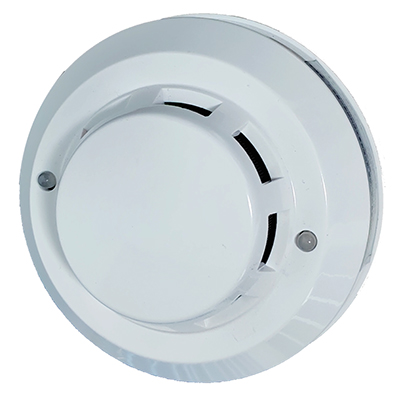

TH-ZVFT-RJ
测量热解粒子式电气火灾监控探测器
】
产品概述：

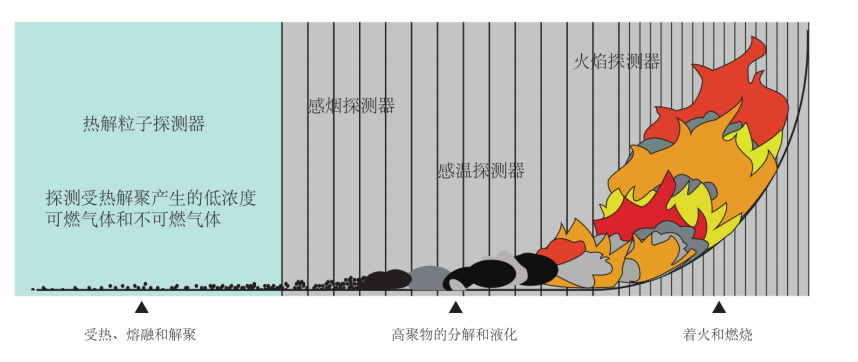

测量热解粒子式电气火灾监控探测器，主要用于监控被保护区域中的热解粒子变化，其工作原理是：物质在受热时分解出粒子和气体，此种粒子是能够以自由状态存在的最小物质组分。无论何种原因引起的电气火灾，早期都体现为物体发热，释放粒子，气体，产生异味、高低压配电柜内发生的电气故障主要的发热体是线缆、负荷开关和保护电器，在配电柜内发热分解出的粒子主要是烟粒子和气体分子。 测量热解粒子式电气火灾监控探测器能够监控聚氯乙烯/聚乙烯绝缘电缆、铅酸电池、断路器、负荷开关等用电设备过热分解产生粒子和气体的浓度，在视觉可见烟雾产生之前实施报警，判断绝缘体发热，实现电气火灾的极早期监控，防患于未然。
应用价值：
针对电气火灾系统其它类型的探测器来比较，可避免以下弊端：
剩余电流式电气火灾监控探测器只能检测线路剩余电流，如果非漏电因素导致的起火将无法报警通知 。
测温式电气火灾监控探测器是通过接触式热传导器件监控配电柜内接头处的温度变化，当接头过多时，测温式电气火灾监控探测器因设置复杂而不适用 。
感烟探测器包括离子感烟火灾探测器、光电感烟火灾探测器、红外光束火灾探测器以及高灵敏度的吸气式感烟火灾探测器，这些感烟探测器探测的均是烟雾粒子，容易受到灰尘的干扰，而配电柜恰是一个容易堆积灰尘的场所，利用这些感烟探测器进行配电柜电气火灾监控时最大的问题是易引起误报。

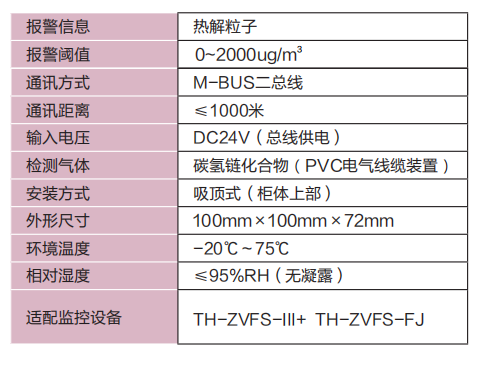

技术参数：
应用场景分析：
【

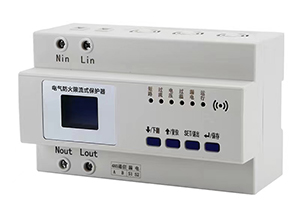

TH-ZVFT-XL电气防火限流式保护器
】
产品概述：
电气防火限流式保护器主要应用于低压配电系统（0.4kV以下），使用时应串接在电气分路开关与用电器负载之间的电气线路中，能够实时检测电气线路中电流故障并执行限流保护。保护器执行限流保护时，能发出声光报警指示。
可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
应用范围：
可广泛应用于学校、工厂、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。
应用价值：
针对电气火灾系统其它类型的探测器来比较，可避免以下弊端：
实时监测用电电流，能以微秒级限制短路电流，减少电气火灾事故。
过流，过压均可以设置保护和报警，欠压可以设置保护和报警。
内部温度可以设置保护和报警。
可以发出声光报警，提示用户线路或产品故障。
1组二总线通信接口，可以将数据传送到后台。
事件记录功能。

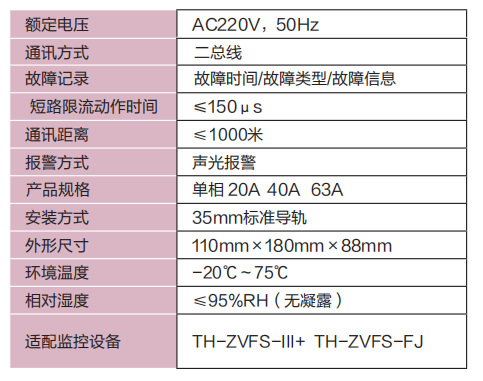

技术参数：
【
TH-ZVFT-RD探测绝缘性能式电气火灾监控探测器
】
产品概述：
本产品采用一种全新的漏电检测技术，使漏电检测发生革命性变化。产品能从剩余电流中准确分离出代表绝缘性能的 “阻性分量漏电”，滤除线路及各种设备而引起的“容性分量泄漏电流”，以检测纯阻性漏电电流并实施漏电报警，检测精度报警可靠性得到大幅度提高，安装使用探测绝缘性能式电气火灾监控探测器能有效预防因绝缘裂化产生的各种用电事故及因接地故障产生漏电而引起的电气火灾,其漏电检测精度远高于剩余电流式监控探测器，是剩余电流式监控探测器的升级换代产品 。
产品特点：
1、采用云计算与边缘计算技术相结合。
2、
双处理器设计， 一颗MCU用于传感数据采集及计算， 另一颗CPU搭载Linux操作系统， 为边缘计算技术提供保障 。
3、传感技术采用阻性分离算法。
4、支持将云端态势分析模型预警功能下放至设备。
5、全天候24小时电气系统绝缘性能监控、精度高、抗干扰能力强、误报率极低 。

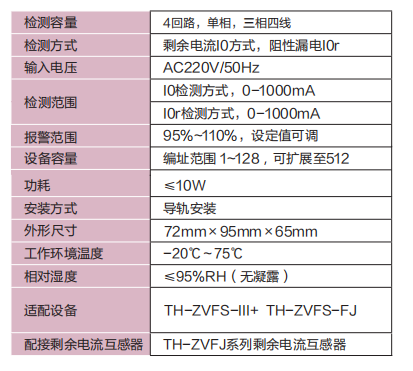

技术参数：
特色功能简介：
1、监测及报警状态： 探测器监测低压电路的绝缘状态，当漏电值超过设定值时发出声光报警信号。漏电报警时，报警指示灯亮， 显示屏幕显示报警通道号、报警值、报警设定值。多路同时报警时，装置自动切换显示报警线路相关报警内容。
2、显示功能： 设备搭配墨水屏做显示，省电节能，中文展示界面使得用户在读取参数和参数配置操作达到最佳的人机交互效果。 显示内容包括：报警、故障信息；剩余电流、阻性电流、软硬件版本号、配置操作内容等。设备断电也可保留显示报警页面。

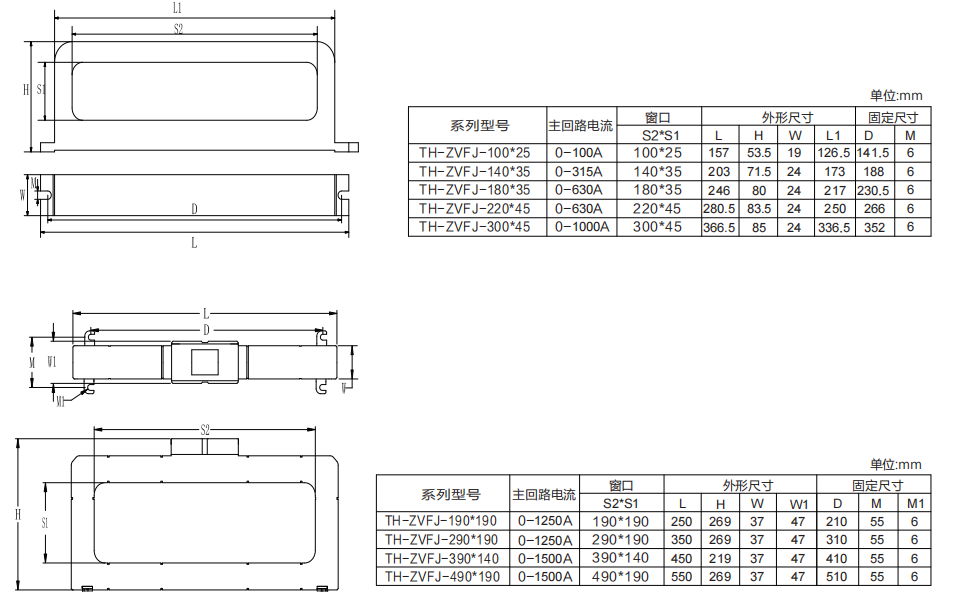

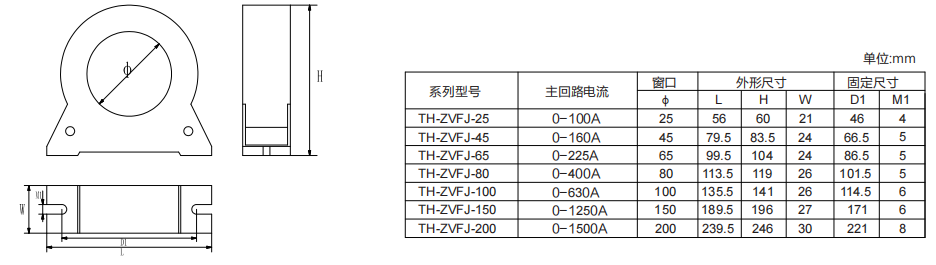

【TH-ZVFJ系列剩余电流互感器】
互感器：
TH-ZVFJ 系列剩余电流探测器采用高导磁率材料，此种产品采用磁环带屏蔽层，抗干扰能力强，线性好，探测精度高，可同时探测所在回路剩余电流及电流。同时采用抽真空环氧树脂灌封工艺，体积小，安装方便等优点。
结构与组成：
【

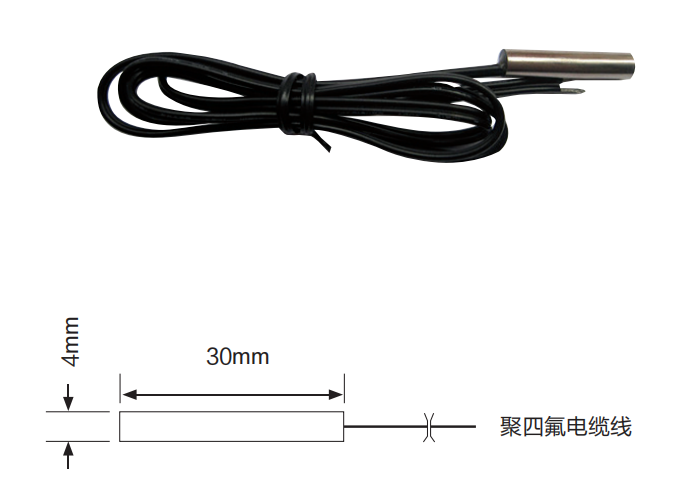

T-100温度传感器
】
产
品介绍
T-100温度传感器为护套式100 欧姆铂电阻，测量精度高，响应时间快，体积小。其壳体材料为不锈钢，电缆材料为聚四氟乙烯0.3mm²电缆线 ，测量范围0～160℃。具有灵敏度高，温度特性好等特点，与电气火灾监控探测器配套使用，可用于测量电缆、配电箱温度。
布线：
根据用户要求将温度传感器固定于被测部件上，同时应考虑被测部件上与传感器的绝缘问题。电缆线在排布走线时，应尽量避开大电流功率母线，大功率变压器及电抗器等强磁场元器件，布线长度不大于10米。
