产品品牌：紫光新锐

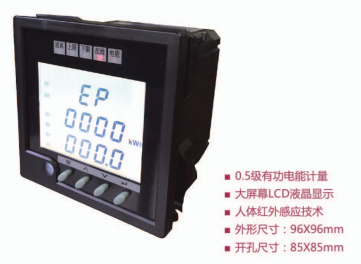

产品名称：YC系列智能配电仪表
服务电话：010-52802668
资料下载：
- YC系列智能配电仪表
-
【YC系列智能配电仪表】
- 功能特性
- ■支持RF无线通讯功能;
- ■测量三相电流，三相电压/线电压，三相有功/无功/视在功率，功率因数，有功/无功电度，频率等;
- ■2路开关量输入,2路通用通道可配置为继电器输出/脉冲输出/4~ 20mA模拟量输出;
- ■上下限报警通道,可产生声光报警及关联继电器输出;
- ■支持漏电检测;
- ■MODBUS RTU@RS485通讯;
- ■大屏幕FSTN液晶显示，现场可对各项参数编程;

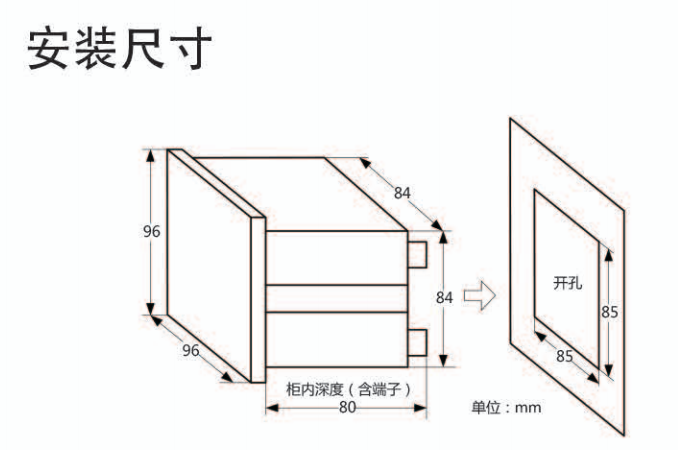

- ■面板式安装，卡扣滑块固定，免螺丝安装;
- ■支持电流/功率需量分析;
- ■YCSVSWH电能精度0.5级。
- 性能指标
- ■执行标准: GB/T 17215-2008, GB/T 22264 2008;
- ■精度等级:电压、电流0.2级,功率0.5级，有功电度1级，功率因数0.5%，频率0.01 Hz;
- ■工作电源: 85 -265VAC/DC整机功耗<0.5W;
- ■开关最输入: 4kV光电隔离,，内置24VDC电源，干接点输入;
- ■继电器输出:固态继电器输出，最大负载电流AC250V/3A@50Hz(如需机械式继电器输出，请在订货时说明)
- ■模拟量输出: 4~20mA,最大负载6500,精度0.2%，可软件配置关联电参数;
- ■脉冲输出:关联有功/无功电度，可设置1-6000Puls/kWh或者kvarh，可设置脉冲宽度10 ~ 1000ms;
- ■翰入范围:电流AC 0~5A :电压AC 0-660V,频率45~65Hz;
- ■需量分析:电流/功率需量实时值、最大值及预测值;
- ■数据保存:所有系统参数和电度数据在失电状态下可保存20年;.通讯端口: MODBUS-RTU@RS485，波特率支持1200-38400bps;
- ■快速脉冲群抗扰度: IEC61000-4-4, Level 4;
- ■浪涌抗扰度: IEC61000-4-5, Level 3;
- ■静电抗扰度: IEC61000-4-2，Level 4;
- ■环境:工作温度-20~70C，存储温度-40~85°C，湿度5%~95%无凝露;
