产品品牌：紫光新锐

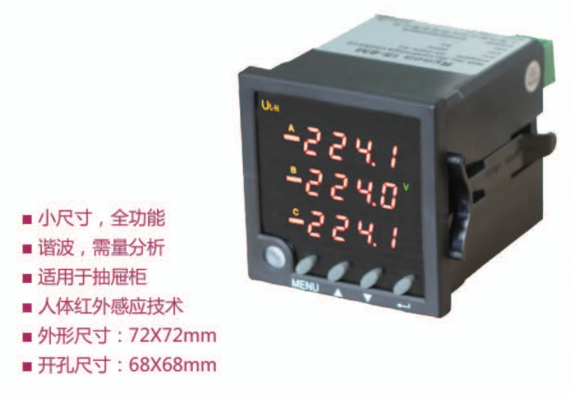

产品名称：YE系列智能配电仪表
服务电话：010-52802668
资料下载：
- YE系列智能配电仪表
-
- 【YE系列智能配电仪表】
- 功能特性
- ■测量三相电流，三相电压/线电压，三相有功/无功/视在功率，功率因数，有功/无功电度,频率等;
- ■支持高达63次谐波分析;
- ■电流/功率需量分析;
- ■2路开关量输入,2路通用通道可配置为继电器输出/脉冲输出/4~ 20mA模拟量输出;
- ■支持漏电检测;
- ■MODBUS-RTU@RS485通讯;
- ■支持DL/T645@RS485;

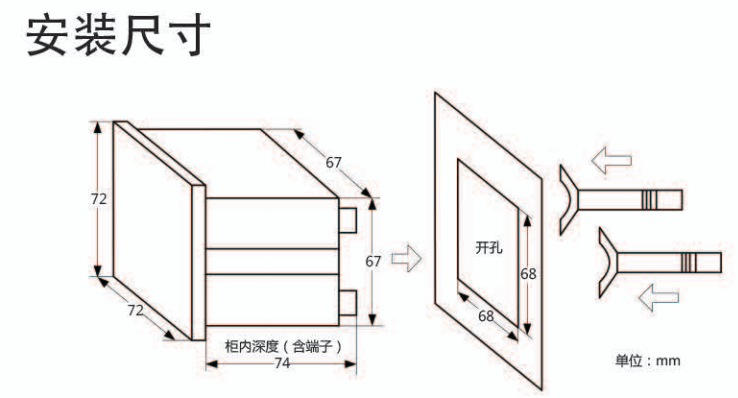

- ■面板式安装,卡扣滑块固定，免螺丝安装;
- 性能指标
- ■执行标准: GB/T17215- 2008, GB/T22264- 2008;
- ■精度等级:电压、电流0.2级，功率0.5级,有功电度1级，功率因数0.5%，频率0.01 Hz;
- ■工作电源: 85~265VAC/DC整机功耗<0.5W;
- ■开关量输入: 4kV光电隔离，内置24VDC电源，干接点输入;
- ■继电器输出:固态继电器输出,最大负载电流AC250V/3A @ 50Hz(如需机械式继电器输出，请在订货时说明)
- ■模拟量输出: 4~ 20mA,最大负载6502，精度0.2%.可软件配置关联电参数;
- ■脉冲输出:关联有功/无功电度，可设置1~6000Puls/kWh或者kvarh，可设置脉冲宽度10~ 1000ms;
- ■输入范围:电流AC0~5A,电压AC0~660V，频率45~65Hz;
- ■谐波分析: 63次分量，及THD, THFF,CF KF等;
- ■需量分析:电流/功率需量实时值、最大值及预测值;
- ■数据保存:所有系统参数和电度数据在失电状态下可保存20年;
- ■通讯端口: MODBUS- RTU@RS485，波特率支持1200~ 38400bps;
- ■快速脉冲群抗扰度: IEC61000-4-4, Level 4;
- ■浪涌抗扰度: IEC61000-4-5, Level 3;
- ■静电抗扰度: IEC61000-4-2，Level 4;
- ■环境:工作温度20~70°C ，存储温度-40~85°C，湿度5%~95%无凝露。
