随着我国经济的飞速发展，功能复杂的高层建筑、人员密集的公共场所、高负荷的配电环境、大型厂房仓库、通讯基站等建筑数量日益增加，火灾也成为了危害公共安全的主要灾害。据应急管理部消防救援局发布近10年全国居住场所火灾情况，2012年至2021年，全国共发生居住场所火灾132.4万起，其中电气火灾占42.7%，不仅对财产构成巨大威胁，甚至直接影响人员生命安全。近年来，防范电气火灾的消防工作已成为当前电力系统安全的重中之重。在火灾发生过程中，最重要的是可以发现火灾源头，并及时有效地控制火灾蔓延，使损失最小化，这就对电气火灾消防系统的智能化提出了更高的要求，特别是像变电站、配电室、通讯基站、铁路沿线基站、采油平台等无人值守的场所更应该高度重视。紫光新锐推出的TH系列电气火灾自动灭火系统，采用高集成化数据处理单元、高精度传感器，多维度探测火灾及早期环境数据，集“预警、报警、灭火”为一体，是用户迫切需要的可靠性高、性能优越、便于安装、使用和维护的电气火灾自动灭火系统，克服了传统电气火灾系统的弊端，有效避免电气火灾事故发生，并把火灾控制在最小范围，可适用于各种消防环境，主要应用于工业、居民住宅等易发生火灾的场合。

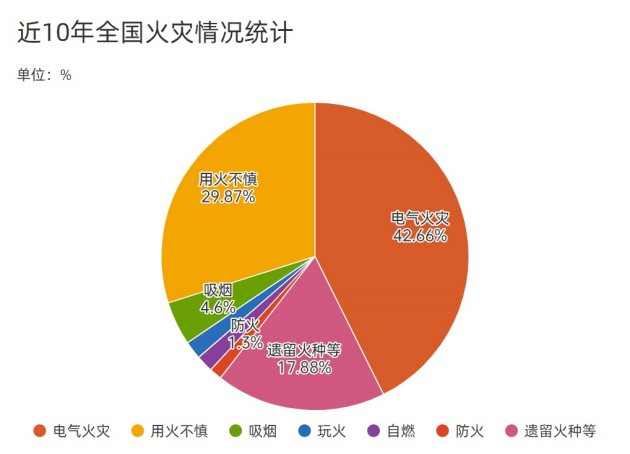

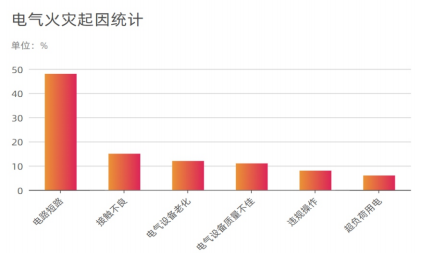

电气火灾数据统计

电气火灾是指由电气原因引发燃烧而造成的灾害。短路、过载、漏电等电气事故都有可能导致火灾。设备自身缺陷、施工安装不当、电气接触不良、雷击静电引起的高温、电弧和电火花是导致电气火灾的直接原因。

无线系统架构组网方案

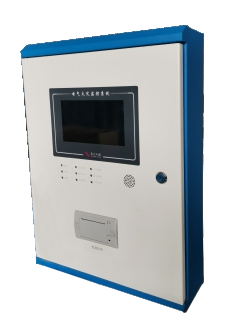

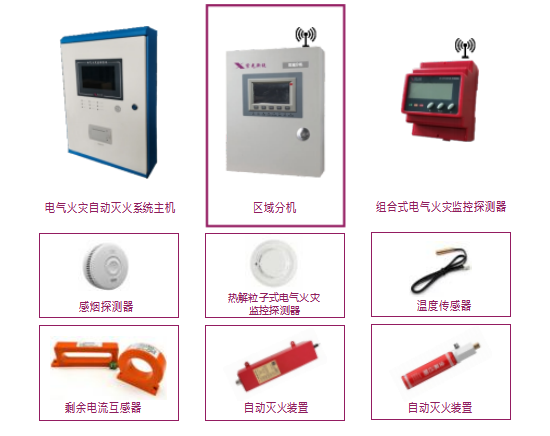

TH系列电气火灾自动灭火系统无线方案由电气火灾自动灭火系统主机、区域分机、组合式电气火灾监控探测器、感烟探测器、热解粒子式电气火灾监控探测器、温度传感器、剩余电流互感器、自动灭火装置组成，其中主机与区域分机之间采用消防专用二总线，区域分机与组合式电气火灾监控探测器之间采用无线通讯，简化末端连接组网施工，降低布线成本，当探测器检测到柜内热解粒子浓度超标后，会发出报警信号，区域分机通过无线接收报警信号后，经总线上传至主机，当感烟探测器报警后，系统自动启动灭火装置，急速降低柜内温度及含氧量，抑制火灾发生。



二总线系统架构组网方案

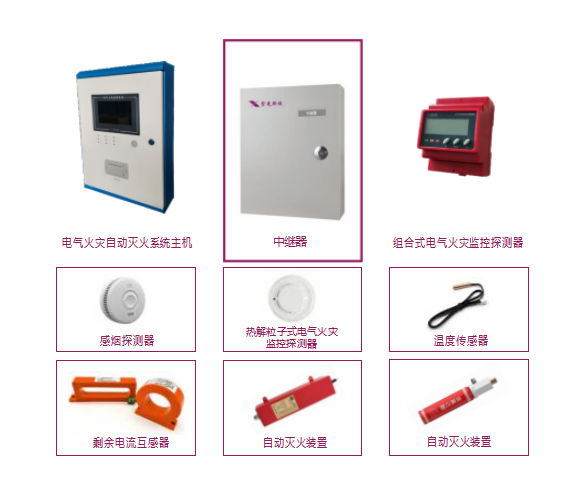

TH系列电气火灾自动灭火系统总线方案由电气火灾自动灭火系统主机、中继器、组合式电气火灾监控探测器、感烟探测器、热解粒子式电气火灾监控探测器、温度传感器、剩余电流互感器、自动灭火装置组成，主机与中继器、组合式电气火灾监控探测器之间均采用无极性二总线，当探测器检测到柜内热解粒子浓度超标后，会发出报警信号，经总线上传至主机，当感烟探测器报警后，系统自动启动灭火装置，急速降低柜内温度及含氧量，抑制火灾发生。

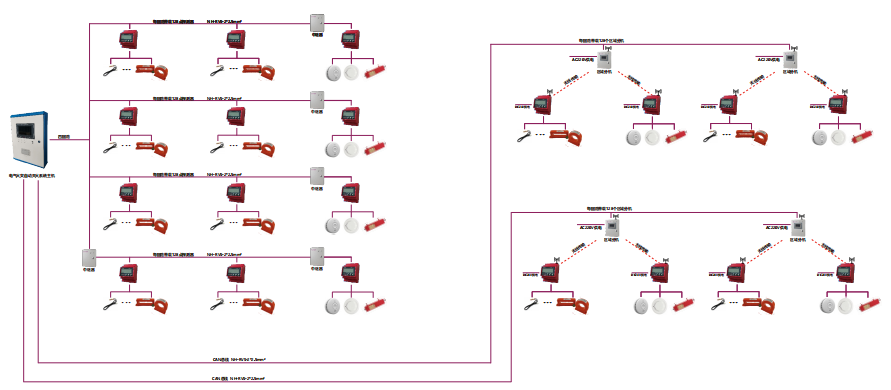

系统组网示意图

产品特点

为满足实际现场工况的需要，组合式电气火灾监控探测器分为两种，一种通过消防专用二总线与中继器或主机通讯，另外一种采用无线与区域分机进行通讯，两者可配接传感器类型和数量相同，当连接的各传感器存在故障或报警异常状态时，探测器会点亮对应状态指示灯，并向主机发送该异常信息。

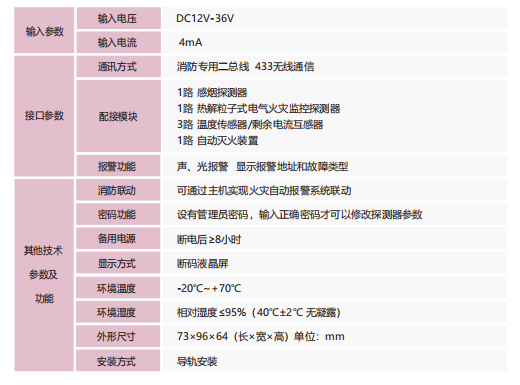

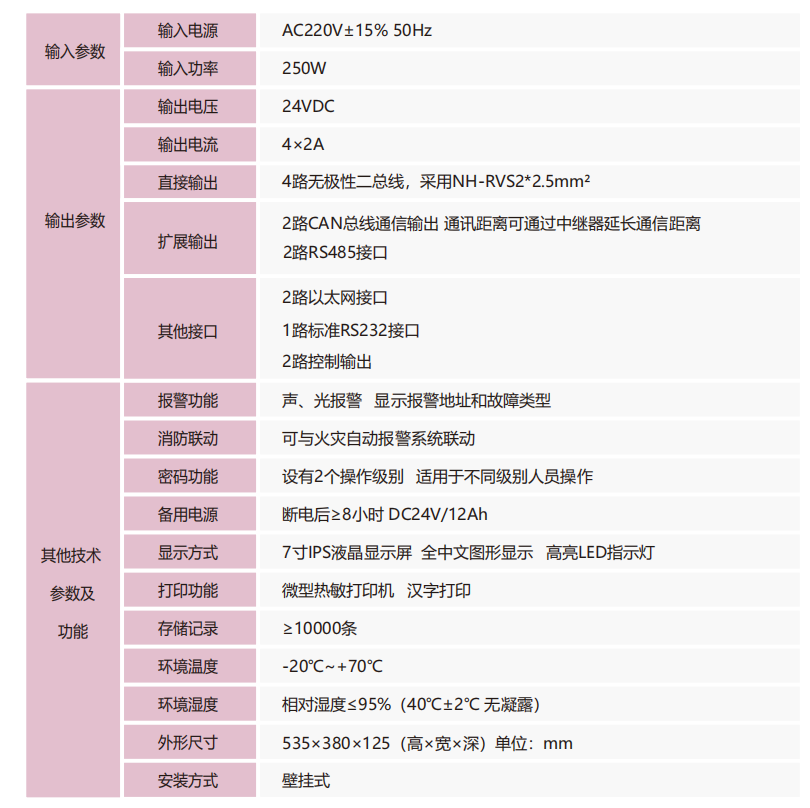

技术参数

产品特点

感烟探测器安装在被监测配电柜顶部，当配电柜内产生烟雾后，传感器会报警并传递给组合式探测器，探器采用专用处理单元，报警反应时间＜0.5S，综合性能远高于国家标准要求，内置电路采用防潮、防霉、防盐雾生产工艺，能应对各种复杂工况。

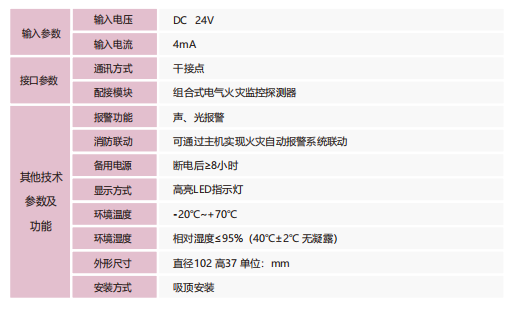

技术参数

温度传感器T-100

产品特点

T-100温度传感器为护套式100欧姆铂电阻,测量精度高,响应时间快，体积小。其壳体材料为不锈钢,电缆材料为聚四氟乙烯0.3mm2电缆线，测量范围0～160℃。具有灵敏度高温度特性好等特点,与组合式电气火灾监控探测器配套使用，可用于测量电缆、配电箱温度。

布线

根据用户要求将温度传感器固定于被测部件上，同时应考虑被测部件上与传感器的绝缘问题。电缆线在排布走线时应尽量避开大电流功率母线、大功率变压器及电抗器等强磁场元器件布线长度不大于10米。

安装示意图

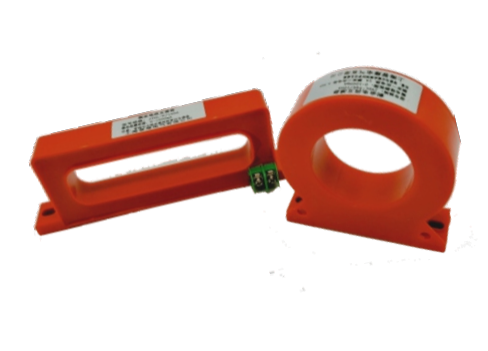

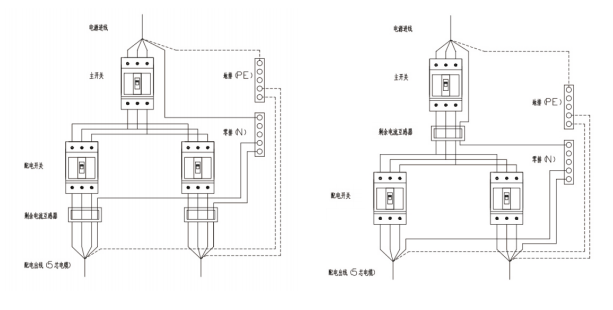

剩余电流互感器TH-ZVFJ

产品特点

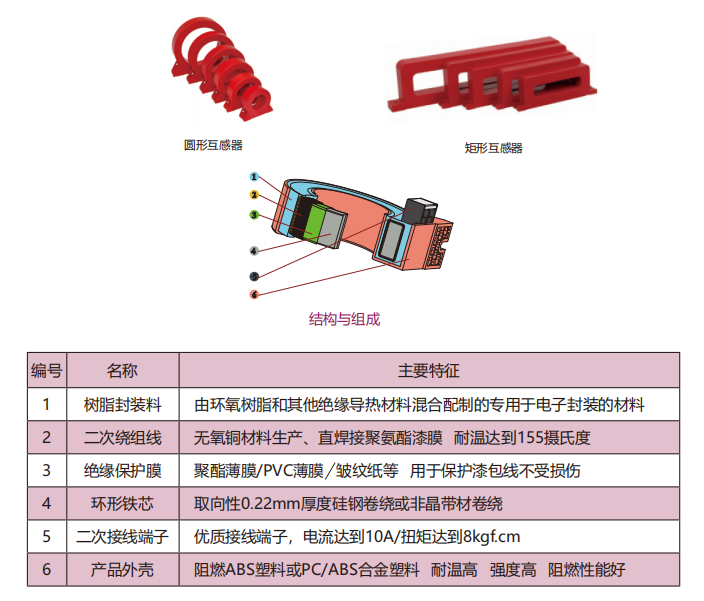

TH-ZVFJ系列剩余电流互感器采用高导磁率材料，此种产品采用磁环带屏蔽层抗干扰能力强，线性好探测精度高，可同时探测所在回路剩余电流。同时采用抽真空环氧树脂灌封工艺体积小安装方便等优点。

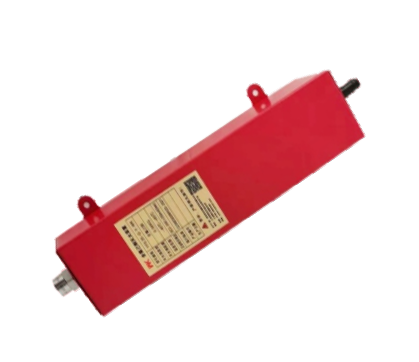

自动灭火装置QM

产品特点

自动灭火装置采用专用的高效灭火试剂-全氟乙酮，当组合式电气火灾监控探测器检测到热解粒子式电气火灾监控探测器和烟感探测器同时报警时，会向自动灭火装置发出启动命令，自动灭火装置接收命令后会立即启动，高压气体会在10S内喷出，迅速降低空间内的温度和氧含量，在火灾产生及早期抑制、扑灭火灾。

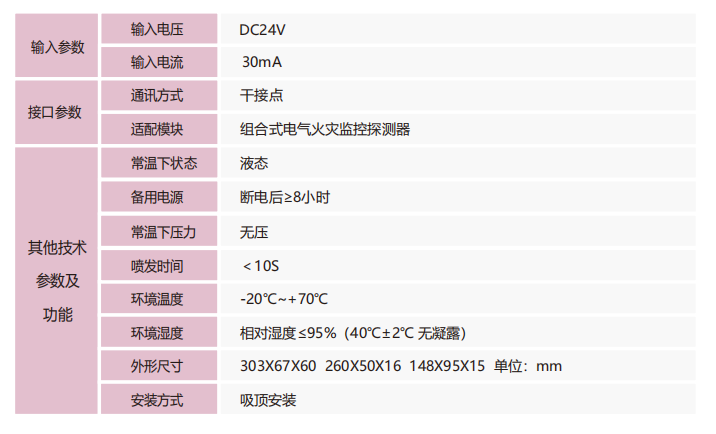

技术参数

应用场景

场景案例

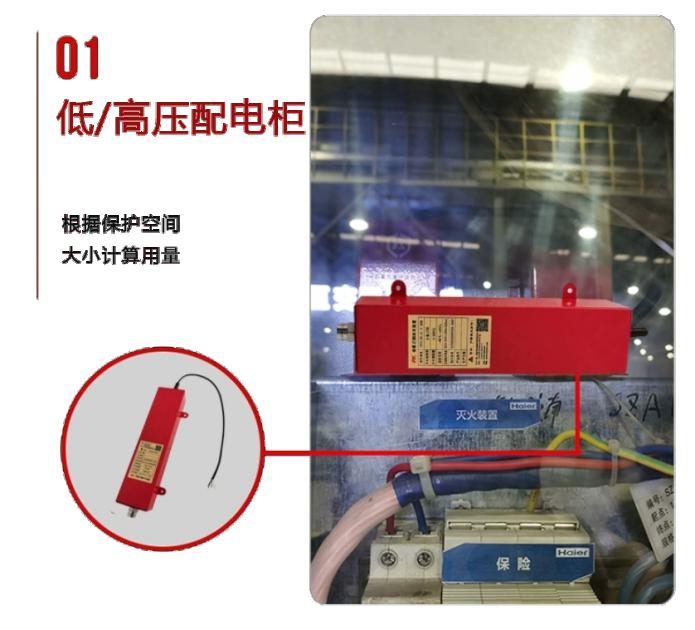

配电柜内是电气火灾常发生场所，由于空间相对封闭，空气流通性差，高温情况下很难快速降温，导线及电器元件容易超过其承受温度，引起短路、火灾等，电气火灾自动灭火系统可以有效避免这一现象发生，高精度传感器配合专用灭火装置，可在及早期快速抑制火灾。

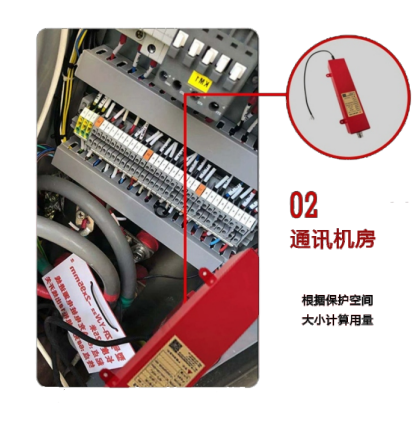

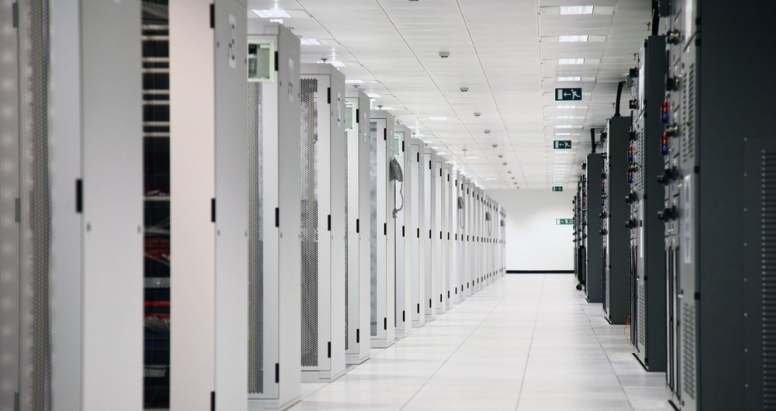

通讯机房由于机器设备集中、线路种类繁多、布线密集，工作连续性高，属于重点防范电气火灾场所，对抑制、扑灭火灾要求很高，因此对火灾预防必须做到早发现、早干预，争取在火灾造成大面积设备毁坏前进行灭火，电气火灾自动灭火系统可确保被保护设备的同时，在火灾及早期进行灭火。
